紋谷幹男が、建築的印象をつぶやきながら、身近なお宮、お寺を散歩します。
第3091回 LIXILギャラリー GALLERY1(中央区京橋3−6):ものいう仕口展

JUGEMテーマ:国内小旅行

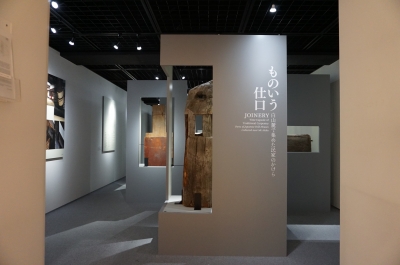

LIXILギャラリー GALLERY1(中央区京橋3−6)では、

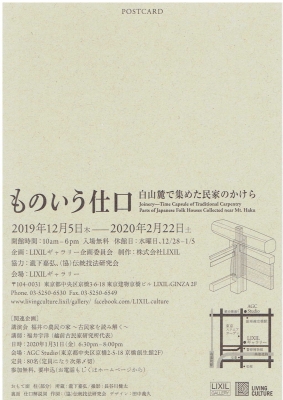

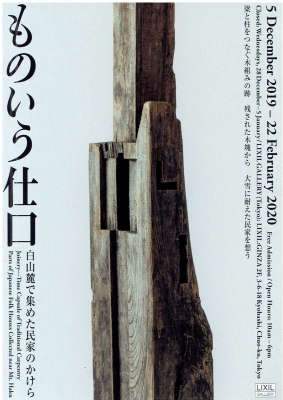

ものいう仕口展。

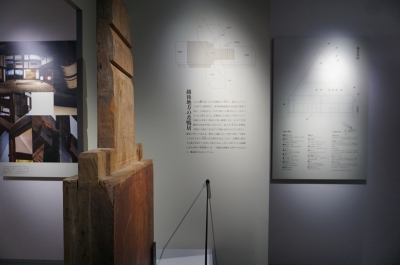

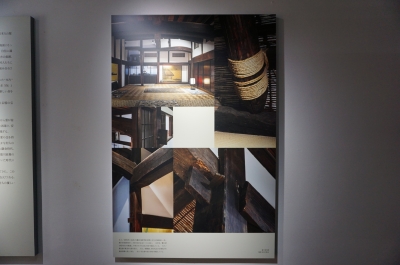

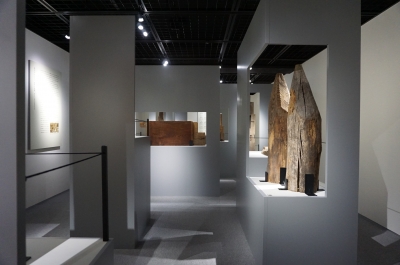

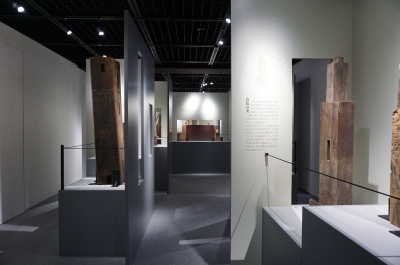

会場風景。
展覧会タイトルは、
ー白山麓で集めた民家のかけらー。

筆者は神社仏閣の建築鑑賞を続けていますが、
当然ながら、観る対象は出来上がった建物で、
仕上材に隠れている構造体は、
まれに小屋組みが垣間見れる以外は、
見ることができません。

日本の伝統木造建築において、
柱と梁のように、方向の異なる部材を、
地震や台風、積雪に耐えうる強さで、
何百年と永続的に接続するために、
現在のように接続金物がなかったので、
「仕口」と呼ばれる
部材をつなぎあわせる工法を用いていました。
「仕口」とは、2本の木材を、ホゾという突起と、
ホゾ穴で直角または斜めにつなぐ、
日本の伝統技法のことです。

その精緻で複雑で、かつ合理的な技術は、
日本の伝統木造建築の様々な特長のなかでも、
世界に誇ることのできる技術の一つです。

もちろん、それらは鑑賞用ではなく、
文字通り「裏方」なので、
建物の完成後は見えなくなってしまいます。

今回の展覧会では、福井県白山麓にあった
築200年以上の古民家で使われた
江戸時代の仕口16点の展示です。

直交し合う複数の柱、梁は、
ああ、このように一軒の家を支えてきたのだなと、
今では部分だけになったしまった木片に残る、
手作業で刻まれた仕口から、
名もなき匠の知恵と技を
堪能することができました。

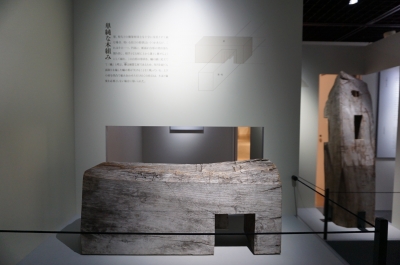

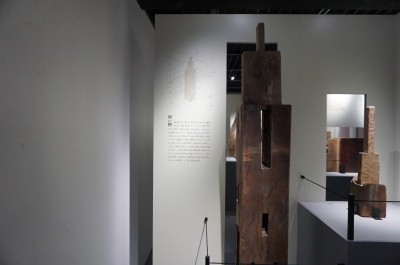

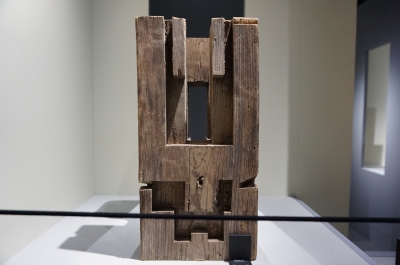

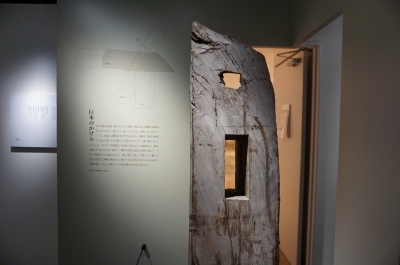

これは、直立していますが、小屋梁です。
四角い穴が下から支える柱のほぞに対するほぞ穴。
上の小さな丸い穴は、
伐採後、積雪を利用して山から里に
引っ張るための穴。

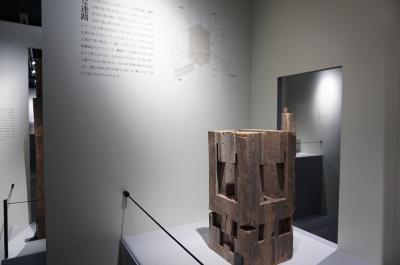

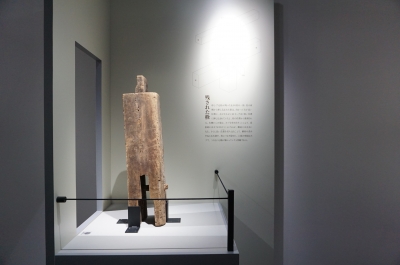

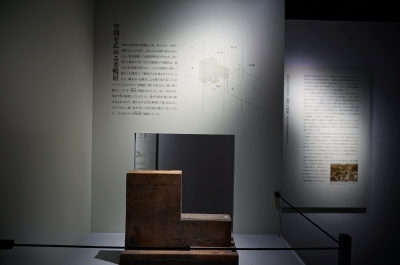

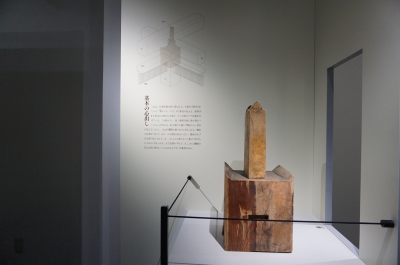

梁と桁など、横架材同士を十字に交差させて
組む場合の仕口。



写真では溝が写っていませんが、
「差鴨居」の男木。
この高さ(梁成)から、
この鴨居が飛ばされる大きな間口が予想されます。
※2間半!だそうです。

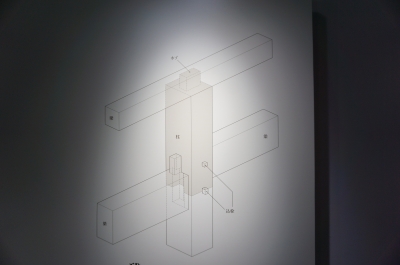

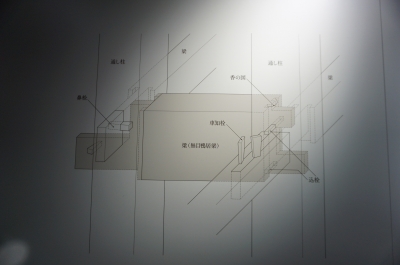

「差鴨居」と梁が一体化された部材が
通し柱に取り合う仕口。

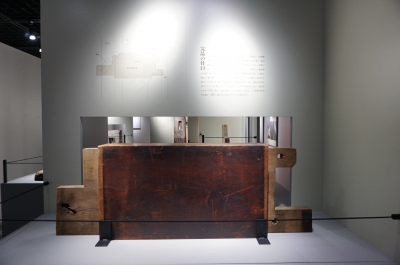

無目鴨居梁。
左右で、通し柱、梁との関係で、
異なる仕口になっています。

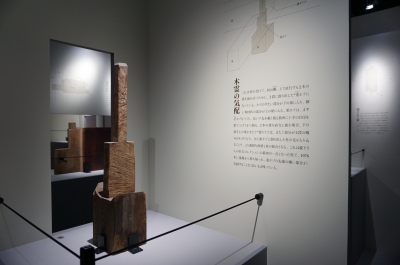

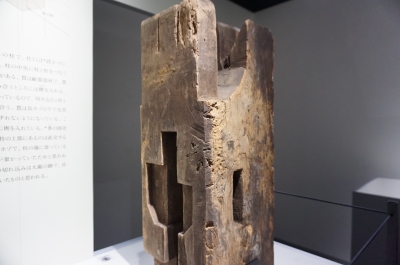

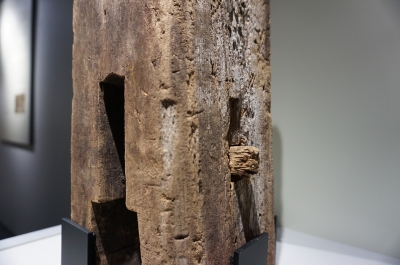

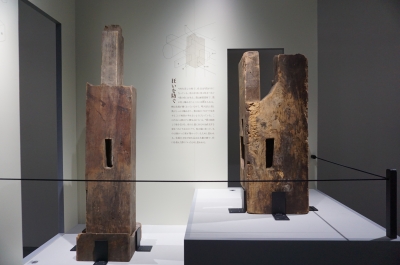

珍しく込栓が残ったままの柱の一部。



欅の大黒柱。

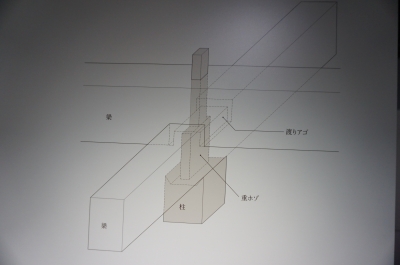

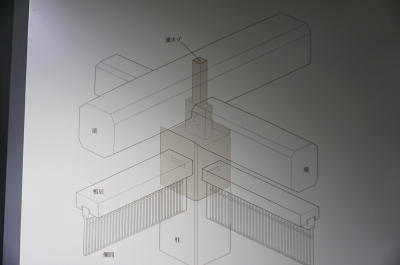

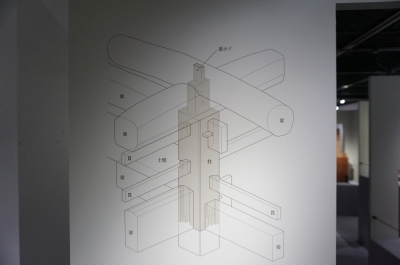

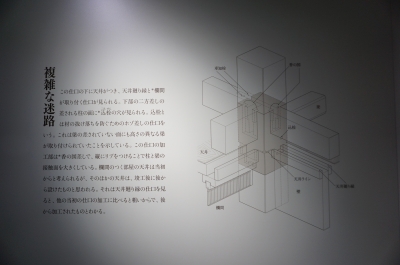

柱頂部の仕口。
上で直交する2本の梁を固め合うため、
2段に削り出した「重ホゾ」になっています。



上半分の大きな仕口が梁に対するもの。
下の小さな仕口は、
左右の回り縁と鴨居。
上下の仕口の間に天井板が納まりました。

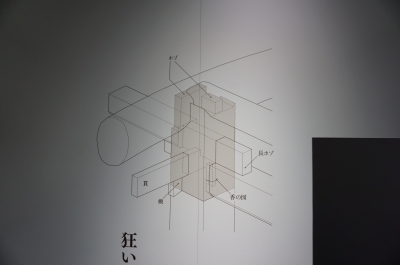

頂部で丸太の梁を受ける仕口。
下の四角は貫の仕口。



大面取りの梁を受けています。
下の横長の四角い穴は鴨居の仕口。


写真:筆者撮影



20200204 鑑賞
ブレイクタイム / comments(0) / -
第3090回 龍巣院(りゅうそういん)曹洞宗/静岡県袋井市岡崎

JUGEMテーマ:国内小旅行




銅板本瓦葺き、四脚門形式の山門。


斜めから。


正面控え柱上部。
二面に禅宗様頭貫木鼻、台輪木鼻。


本柱は棟柱で、繋貫と頭貫が並走しています。


前後対称。
頭貫には斗を二つのせた根肘木が添えられます。


山門から参道を見ます。


塗塀に挟まれた参道を進みます。


山門を見返します。

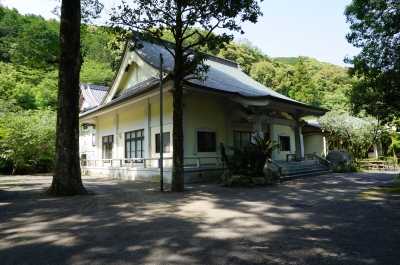

本堂。


斜めから。
銅板本瓦葺き、入母屋造り屋根平入り。
禅宗のお堂なので、向拝、縁はありません。



正面見上げ。
左右に花頭窓。


正面を通して見ます。
低い腰長押までは板張りです。


全体的に装飾的要素が少ない中、
内法貫虹梁に、菊と波の浮き彫りが施されています。
建築的印象:168・「掛川・袋井」東海道の宿場を歩く。 / comments(0) / -
第3089回 撰要寺(せんようじ)浄土宗/静岡県掛川市山崎

JUGEMテーマ:国内小旅行




石段の先に広い間口の山門。


三間間口、薬医門形式の山門。
江戸初期に、横須賀城(掛川市)の
不開門が移築されたものです。


斜めから。


境内側。


妻面。


縦使いの冠木上を5列の男梁が直交します。
城郭の門らしい、装飾性を廃した、
骨太な意匠。


旧本堂とほぼ同じ立面の新しい本堂。


斜めから。
寄棟造り屋根平入り、
唐破風屋根向拝。


向拝見上げ。


鳳凰の懸魚彫刻。


向拝柱側面に、象型の頭貫木鼻彫刻。
柱上に皿斗付き出三つ斗。


木鼻は雲模様を巧みに象の造形に生かした秀作。
建築的印象:168・「掛川・袋井」東海道の宿場を歩く。 / comments(0) / -
第3088回 窓泉寺(そうせんじ)曹洞宗/静岡県掛川市西大渕

JUGEMテーマ:国内小旅行




軸組、造作材が朱塗り、
楼門形式の山門。


正面見上げ。


斜めから。
初層、桁行一間、梁間二間、
上層、桁行三間、梁間二間。
瓦葺の入母屋造り屋根平入です。


几帳面が取られた方柱の
正面控え柱上部。
二面に禅宗様頭貫木鼻。
一手の組物から、長く腕木が持ち出されています。


上層軒回り。
二軒の疎ら扇垂木。


一手の組み物。
丸桁沿いに蛇腹支輪。


後年補修の、柱と一体化された、
木製の礎盤。


山門から延べ段の参道を見ます。



本堂。


鴟尾をのせた寄棟造り屋根平入、
流れ向拝。


三間向拝見上げ。


頭貫虹梁と、側面に禅宗様頭貫木鼻。


向拝を横から。
軒桁レベルに水平の繋ぎ虹梁。
禅宗のお堂に向拝は珍しいですが、
向拝回りは後年の増築のようです。
建築的印象:168・「掛川・袋井」東海道の宿場を歩く。 / comments(0) / -
第3087回 普門寺(ふもんじ)天台宗/静岡県掛川市西大渕・2

JUGEMテーマ:国内小旅行




両部鳥居形式の石鳥居。


観音堂。


斜めから。
入母屋造り屋根妻入り、流れ向拝。
板張りの身舎と組高欄が朱塗りで、
向拝と軒回りが素木造り。


向拝柱上部。
正面唐獅子、側面(可愛い前脚の)象の頭貫木鼻彫刻。
象頭に連れ三つ斗。


「松に鶴」の欄間彫刻。


向拝を横から。
緩い円弧の海老虹梁。


牡丹の籠彫の手挟み。


身舎柱は円柱で、二面に禅宗様頭貫木鼻。


弁天堂。


周囲が掘割で、橋を渡ってお参りします。
宝形造り屋根、流れ向拝。


正面。
組高欄と身舎の円柱だけが朱塗り。


親子龍の欄間彫刻。


向拝柱上部。
正面唐獅子、側面象の頭貫木鼻彫刻。


向拝を横から。


牡丹の籠彫の手挟み。


身舎出隅上部。
二面に禅宗様頭貫木鼻。


粽付き円柱上に台輪、その上に一手先の組物。
中備えは彫刻蟇股。


雲模様の浮き彫の支輪板と、
親子猿をあしらう彫刻蟇股詳細。
建築的印象:168・「掛川・袋井」東海道の宿場を歩く。 / comments(0) / -
第3086回 普門寺(ふもんじ)天台宗/静岡県掛川市西大渕・1

JUGEMテーマ:国内小旅行




薬医門形式、総朱塗りの山門。


境内より見返し。


斜めから。


本柱上を先端が繰型の男梁が直交し、
その下に斗栱を介して根肘木。


根肘木の雲模様の肉合彫。



棟木直下に笈型付き大瓶束。
控え柱側面に象型の頭貫木鼻。


境内をのぞみます。
参道の途中で、仁王像が見張っています。



仁王像。
「阿吽」を髭で作り分けています。


浪切(なみきり)不動尊。


切妻造り屋根妻入りに、
片流れの向拝屋根が差し掛けられます。


向拝柱上部。
頭貫虹梁と、象型の頭貫木鼻。

ここで一息。
建築的印象:168・「掛川・袋井」東海道の宿場を歩く。 / comments(0) / -
第3085回 尊永寺(そんえいじ)高野山真言宗/静岡県袋井市豊沢・4

JUGEMテーマ:国内小旅行




本堂の右脇に建つ諸尊堂。


銅板葺き入母屋造り屋根妻入り、
流れ向拝。


正面唐獅子、側面象の頭貫木鼻彫刻。
象頭の上に連れ三つ斗。


向拝を横から。
海老虹梁が掛かります。


粽付き円柱の身舎柱と海老虹梁との取り合い。


出隅上部。
台輪上に出三つ斗。


格天井張りの外陣。
内陣との境に枡格子戸。


本堂の左脇に建つ大師堂。
こちらも、銅板葺き入母屋造り屋根妻入り、
流れ向拝。


向拝柱側面に禅宗様頭貫木鼻。


海老虹梁と手挟み。


粽付き円柱の身舎柱と海老虹梁との取り合い。
円柱上に直接出三つ斗。



鐘楼堂。
総白塗りのコンクリート造に、
軒回りが素木のハイブリッド。


見上げ。


飛貫虹梁風に化粧材を貼り付けています。


尾垂木1本付きの三手先斗栱。
格子組の小天井と蛇腹支輪。


二葉神社の朱鳥居のトンネル。



建築的印象:168・「掛川・袋井」東海道の宿場を歩く。 / comments(0) / -
第3084回 尊永寺(そんえいじ)高野山真言宗/静岡県袋井市豊沢・3

JUGEMテーマ:国内小旅行





再び参道に戻り、本堂を目指します。


いよいよ最後の長い石段が現れました。


これを登り切れば境内に出ます。


開けた境内の正面に、巨大な堂宇の本堂。
 江戸時代後期の火災で伽藍を焼失し、
現在の本堂は1983年に再建されたものです。



斜めから全景を見ます。
中央に本堂、渡り廊下を挟んで左右に翼棟の建つ、
シンメトリー構成。
本堂は銅板葺きコンクリート造、
入母屋造り屋根千鳥破風付き平入り、流れ向拝。
翼棟は、銅板葺きコンクリート造、
入母屋造り屋根妻入り。



三間向拝正面。


几帳面取り方柱の向拝柱上部には、
二面に禅宗様頭貫木鼻。



向拝を横から。
円柱の身舎柱。
海老虹梁が長々と渡ります。


手挟み詳細。


身舎柱と海老虹梁の取り合い。
円柱上に一手先の組物。
コンクリート造とは言え、
細部まで丁寧に造り込まれています。


出隅上部。
鬼斗もしっかり出来ています。


柱や内法長押には、エンボスのかかった
銅板化粧カバーが施される
上質な意匠。


外陣は折上げ格天井。


入り隅の納まり。


本堂と翼棟を結ぶ渡り廊下。


渡り廊下を見通します。
柱ごとに頭貫虹梁が掛かります。


円柱には、銅板化粧カバー。

ここで一息。
建築的印象:168・「掛川・袋井」東海道の宿場を歩く。 / comments(0) / -
第3083回 尊永寺(そんえいじ)高野山真言宗/静岡県袋井市豊沢・2

JUGEMテーマ:国内小旅行



黒門をくぐり、石段を上がれば、
裏参道沿いに、数棟の堂宇が並んでいましたので、
寄り道して見てゆきます。


2階建ての本坊。



正面。
千鳥破風と唐破風が、上下、斜めに重なります。


玄関の唐破風屋根。


妻壁は縦板張りで、中央に笈型付き大瓶束。


玄関柱上部二面には、禅宗様頭貫木鼻。


持仏堂。



銅板葺き入母屋造り屋根平入りの身舎に、
入母屋造り屋根妻入り玄関。


複雑な屋根構成の本坊客殿の「紫雲閣」。


ここだけが銅板葺きの唐破風屋根の玄関。


玄関柱側面に禅宗様頭貫木鼻。
ケラバの軒桁下に連れ三つ斗。


身舎屋根から一段下がって、
廊下縁の屋根が裳階風に掛けられています。


連続する腰付き硝子荒格子障子。
最下の硝子だけが摺り硝子になっています。

ここで一息。



建築的印象:168・「掛川・袋井」東海道の宿場を歩く。 / comments(0) / -
第3082回 尊永寺(そんえいじ)高野山真言宗/静岡県袋井市豊沢・1

JUGEMテーマ:国内小旅行



高野山真言宗の別格本山で、
厄除観音として知られる静岡県袋井市の観光名所です。


楼門形式の仁王門。
室町後期(1467〜1572)建築の、国指定重要文化財です。


斜めから。
初層、上層とも桁行三間、梁間二間の三間楼門。
杮葺き、入母屋造り屋根平入りです。


斜めからの見上げ。


三手先の腰組。


上層は尾垂木1本付きの三手先斗栱。


背面正面。


正面見上げ。
袋井市のHPで、この仁王門の説明で、
「桃山時代の様式を今に伝えています。」とあり、
筆者の理解である「華やかな細部装飾」など、
それらしき痕跡を探しますが、
どうも見当たらず、
杮葺き、入母屋造り屋根のことかな、と、
独り合点します。


山門から長く続く参道を見ます。


綺麗に整備された長い参道。


しばらく続きます。


参道の左手に檜皮葺の山門が現れました。
1712年建築、
市の指定建造文化財にも登録されている黒門です。
かつて、「学頭院 正法院」と呼ばれる寺があり、
黒門はその正法院の山門でした。


斜めから見ます。
四脚門形式の山門。
自然石の石段も丁寧に造られています。


正面控え柱上部。
二面に厚みのある禅宗様頭貫木鼻。


大きな板蟇股。


棟木と冠木の間に縦格子。


さらに石段が続きます。

ここで一息。
